Bentofix^® Geosynthetische Tondichtungsbahn

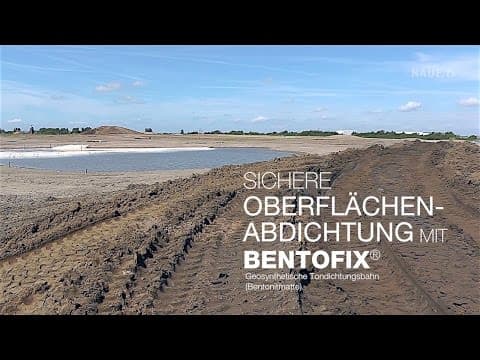

Bentofix^® ist eine geosynthetische Tondichtungsbahn (GTD) für Abdichtung und Rückhaltung. Sie besteht aus Natriumbentonitpulver, das zwischen zwei PP-Geotextilschichten vernadelt ist. Sie wird in Deponiebasis- und Deponieoberflächenabdichtungen, zum Grundwasserschutz, in Speicherbecken, im Bergbau und in der Tunnelabdichtung eingesetzt.

Die Preise für Bentofix^® BFG 5000 hängen von Projektgröße, Variantenfestlegung und Menge ab. Kontaktieren Sie Naue für ein projektspezifisches Angebot. Bentofix^® GTDs ersetzen 400 mm dicke mineralische Tondichtungen; die Materialkostendifferenz wird in der Regel durch geringere Aushub- und Einbaukosten ausgeglichen.

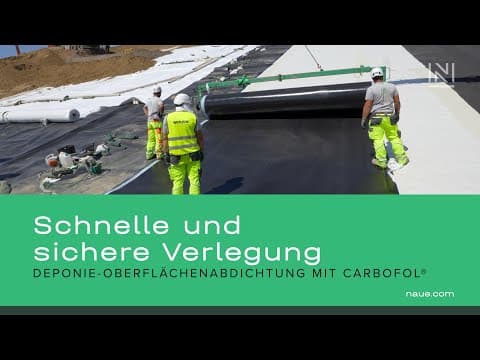

Bentofix^® ist eine geosynthetische Tondichtungsbahn (GTD): Sie nutzt quellfähigen Natriumbentonit als hydraulische Barriere. Eine Kunststoffdichtungsbahn (wie Carbofol^® HDPE) verwendet eine Polymerfolie. GTDs sind nach kleineren Beschädigungen selbstheilend. In Verbundsystemen werden beide kombiniert: GTD unter der Kunststoffdichtungsbahn für einen doppelten Barriereschutz.

Verwenden Sie Bentofix^® X-Varianten, wenn eine erhöhte chemische Beständigkeit, eine Gasbarriere, eine Wurzelpenetrationsbeständigkeit oder eine Austrocknungsbeständigkeit ist erforderlich. X2 hat eine glatte PE-Beschichtung (200 g/m²); X5F hat eine geprägte PE-Beschichtung (500 g/m², 0,4 mm Noppenhöhe) für Steilböschungen (Grenzflächenscherfestigkeit ≥ 9 kPa bei 20 kPa, ASTM D6243). BFG 5000 ist die Standardausführung für Deponie- und Grundwasserschutz ohne aggressive chemische Einwirkungen.

Thermal Lock Vernadelung verankert über 2.000.000 Fasern/m² gleichmäßig durch den Bentonit und verbindet sie thermisch mit dem Trägergeotextil. Dies sorgt für eine richtungsunabhängige Scherfestigkeit und ermöglicht den Einbau an Böschungen von 2,5:1 oder steiler, bei denen Standard-GTDs unter Schubbeanspruchungen versagen.

Bentofix^® hat eine veröffentlichte EPD: 6,81 kg CO₂-eq/m². Eine mineralische Tondichtung erfordert Abgrabungen in Entnahmestellen, Verdichtung mit schwerem Gerät und Langstreckentransporte: die CO₂-Bilanz ist projektspezifisch und typischerweise höher.

Bentofix^® verfügt über CE-Kennzeichnung (EN 13491), ISO 9001, BBA-HAPAS-Zertifikat Nr. 05/4256 (BFG 5000 und X2 BFG 5300), LAGA approval (NSP 4900, Deponieoberflächenabdichtung Klasse I und II), IVG-Zertifikate (NSP 4000, NSP 4900, BFG 5000), BAW-Prüfberichte (BFG 5000) und WHG compliance für das deutsche Wasserrecht. NSP 5400 DB verfügt über DBS 918 039 HPQ für Erdbauwerke der Deutschen Bahn.

Ja, eine EPD-Referenz steht auf Anfrage zur Verfügung. Die EPD unterstützt BREEAM-, LEED- und DGNB-Zertifizierungen. CO₂ insgesamt: 6,81 kg CO₂-eq/m² (Systemgrenze A1 bis C4).

Bentofix^® BFG 5000 erreicht eine Stempeldurchdrückkraft von 2.500 N (EN ISO 12236). X5F BFG 5300 erreicht 3.300 N. Das Deckvlies schützt den Bentonitkern während der Handhabung. 5,0 m breite Rollen mit einer 30 cm breiten, farbcodierten Überlappungsmarkierung vereinfachen den Einbau. Alle Varianten werden während der Herstellung kontinuierlich mit einem Nadel-Detektor geprüft.

Standardausführung NSP und BFG-Varianten: 5,0 m breit x 50 m lang (250 m² pro Rolle). Bentofix^® X2 und X5F BFG 5300: 4,85 m breit x 40 m lang (194 m² pro Rolle). Alle Varianten haben eine 30 cm breite farbcodierte Überlappungsmarkierung.

Bentofix^® ist gemäß EN 13491 (CE-Kennzeichnung), EN ISO 10319 (Zugfestigkeit), EN ISO 12236 (Stempeldurchdrückversuch), EN 16416 / ASTM D5887 (Durchlässigkeit), ASTM D5890 (Quellindex) und ASTM D6496 (Schälfestigkeit) bemessen und geprüft. NSP 5400 DB erfüllt zusätzlich DBS 918 039 für Anwendungen bei der Deutschen Bahn.

Ja. Naue bietet projektspezifische Variantenwahl, Systemplanung und Einbauhinweise. Dies umfasst die Bewertung der Sickerwasserchemie, Böschungsstabilitätsanalysen und Daten aus Grenzflächenreibungsversuchen für die Bemessung von Böschungsabdichtungen. Kontaktieren Sie Naue über das Projektanfrageformular.

Ja. Das Thermal-Lock-Verfahren ermöglicht den Einbau von Bentofix^® auf Böschungen von 2,5:1 oder steiler. Die richtungsunabhängige innere Scherfestigkeit verhindert eine Bentonitmigration unter Eigengewicht. Bei X-Varianten sorgt die geprägte PE-Beschichtung (X5F: ≥ 9 kPa bei 20 kPa; X10F: ≥ 15 kPa bei 20 kPa, ASTM D6243) für zusätzliche Grenzflächenreibung an Böschungen.

Bentofix^® X Varianten (X2, X5F, X10F) sind für chemisch aggressive Umgebungen vorgesehen. Die PE Extrusionsbeschichtung schützt den Natriumbentonit vor Ionenaustausch in Sickerwasser mit hoher Ionenstärke. NSP 4900 verfügt über eine LAGA-Zulassung für Deponieoberflächenabdichtung der Klassen I und II. Für Standarddeponiesickerwasser werden in der Regel NSP- oder BFG-Varianten vorgesehen.
