Naue Secugrid® Geogitter stabilisiert und bewehrt Straßen, Dämme, Arbeitsplattformen, Böschungen und Steilwände.
Secugrid® ist ein Geogitter, das für Anwendungen zur Bodenstabilisierung und Bewehrung entwickelt wurde. Es wird in oder unter der Tragschicht eingebaut, wo es die Steifigkeit des Verbundsystems erhöht und die Lastverteilung verbessert. Die starre Struktur des Geogitters widersteht Verformungen unter aufgebrachten Lasten durch Verzahnung, während seine profilierten Flachstäbe einen wirksamen Reibungsverbund mit dem umgebenden körnigen Material sicherstellen. Dies begrenzt das seitliche Ausweichen der Gesteinskörnung und verringert die Oberflächenverformung und Setzung deutlich.
Schwacher Baugrund kann zu strukturellem Versagen führen: Straßen reißen, Arbeitsplattformen setzen sich ungleichmäßig, und Böschungen verlieren unter Last ihre Standsicherheit. Secugrid® wird in der Tragschicht oberhalb des Untergrunds eingebaut, wo es Lasten auf eine größere Fläche verteilt und die Beanspruchung des schwachen Baugrunds verringert.
Secugrid® ermöglicht eine deutliche Reduzierung des Volumens der Gesteinskörnung, was zu geringeren Materialkosten und verringerten transportbedingten Emissionen führt. In typischen Straßenanwendungen können Einsparungen bei der Gesteinskörnung von 30–40 % erreicht werden. Dies verringert nicht nur die gesamte CO2-Bilanz des Projekts, sondern trägt auch zu einem wirtschaftlicheren Bauprozess bei.
Secugrid® bietet eine hohe Radialsteifigkeit bei 0,5 % Dehnung: bis zu 1.008 kN/m für die Secugrid® 80/80 Q1 Variante. Diese hohe Steifigkeit bei geringer Dehnung ist ein wichtiger Bemessungsparameter, um Verformungen im Boden zu verringern. In der Praxis erreichen Geogitter nicht ihre Höchstzugkraft. Stattdessen wird ihre Wirksamkeit durch das Verhalten im Niedrigdehnungsbereich von etwa 0,5 bis 2 % bestimmt. Secugrid® ist speziell darauf ausgelegt, in diesem kritischen Dehnungsbereich eine optimale Steifigkeit bereitzustellen.
Secugrid® sorgt für Einspannung und/oder Verzahnung, verbessert dadurch die Lastverteilung und verringert die Verformung.
Secugrid® nimmt Zugkräfte innerhalb der Tragschicht auf und erhöht dadurch Festigkeit, Steifigkeit und Tragfähigkeit.
Secugrid® mobilisiert seine Bemessungsfestigkeit bereits bei sehr geringer Dehnung und trägt so zu einer wirksamen Lastverteilung bei, bevor es zu nennenswerten Verformungen des Baugrunds kommt. Dies verringert die Spurrinnenbildung und kann den Verbrauch an Gesteinskörnung reduzieren.
Der monolithische Aufbau gewährleistet eine hervorragende Robustheit, eine effiziente Lastübertragung und eine hohe Knotenfestigkeit der verschweißten Flachstäbe, sodass die Steifigkeit unter Last erhalten bleibt. Dies verbessert die Verzahnung der Gesteinskörnung, erhöht die Einspannung und sorgt für eine zuverlässige Langzeitleistung.
4,75 m × 100 m Rollen verringern Überlappungen, beschleunigen den Einbau und helfen, Abfall- und Arbeitskosten zu senken. Aufgedruckte Rollenkennzeichnung unterstützt eine zuverlässige Qualitätskontrolle vor Ort.
Straßen ohne gebundene Deckschicht sind die häufigste Anwendung. Auf weichen Untergründen neigen herkömmliche Tragschichten aus Gesteinskörnung unter wiederholter Belastung zu schnellen Verformungen. Innerhalb oder unterhalb der Tragschicht eingebaut, erhöht Secugrid® die Stabilität und verbessert die Lastverteilung, sodass die Dicke der Gesteinskörnung im Vergleich zu unbewehrten Abschnitten um etwa 30 % verringert werden kann.
Zur Anwendung:
Dämme auf weichem Baugrund sowie steile Böschungen und bewehrte Erdwände sind zentrale Anwendungsgebiete für die Varianten Secugrid® R6 und Q6 aus PET. Ihre Langzeit-Bemessungsfestigkeit (TD) wird gemäß EBGEO und BS 8006 bestimmt und stellt eine zuverlässige Leistungsfähigkeit in dauerhaften Bauwerken sicher.

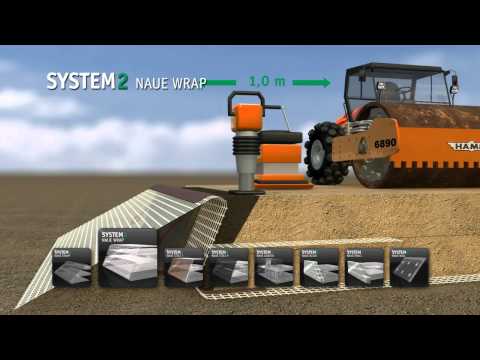

Secugrid®-Systeme ermöglichen Böschungs- und Wandneigungen von 45° bis hin zur Vertikalen (90°) und sind mit einer Vielzahl von Frontausbildungen kompatibel.
Zur Anwendung:
Straßen ohne gebundene Deckschicht sind die häufigste Anwendung. Auf weichen Untergründen neigen herkömmliche Tragschichten aus Gesteinskörnung unter wiederholter Belastung zu schnellen Verformungen. Innerhalb oder unterhalb der Tragschicht eingebaut, erhöht Secugrid® die Stabilität und verbessert die Lastverteilung, sodass die Dicke der Gesteinskörnung im Vergleich zu unbewehrten Abschnitten um etwa 30 % verringert werden kann.
Zur Anwendung:
Dämme auf weichem Baugrund sowie steile Böschungen und bewehrte Erdwände sind zentrale Anwendungsgebiete für die Varianten Secugrid® R6 und Q6 aus PET. Ihre Langzeit-Bemessungsfestigkeit (TD) wird gemäß EBGEO und BS 8006 bestimmt und stellt eine zuverlässige Leistungsfähigkeit in dauerhaften Bauwerken sicher.
Secugrid®-Systeme ermöglichen Böschungs- und Wandneigungen von 45° bis hin zur Vertikalen (90°) und sind mit einer Vielzahl von Frontausbildungen kompatibel.
Zur Anwendung:
Arbeitsplattformen und Kranstellflächen
Eisenbahnbau
Bergbau
Zufahrtsstraßen und Kranstellflächen von Wind- und Solarparks
| Eigenschaft | Einheit | 20/20 Q1 | 30/30 Q1 | 40/40 Q1 | 60/60 Q1 | 80/80 Q1 |
|---|---|---|---|---|---|---|
| Produktaufbau | ||||||
| Rohmaterial | — | PP | PP | PP | PP | PP |
| Geogitter | — | Gereckte, monolithische, profilierte Flachstäbe mit verschweißten Knoten | Gereckte, monolithische, profilierte Flachstäbe mit verschweißten Knoten | Gereckte, monolithische, profilierte Flachstäbe mit verschweißten Knoten | Gereckte, monolithische, profilierte Flachstäbe mit verschweißten Knoten | Gereckte, monolithische, profilierte Flachstäbe mit verschweißten Knoten |
| Mechanische Eigenschaften | ||||||
| Nennzugfestigkeit, Produktionsrichtung (MD) / Querrichtung (CMD) | kN/m | ≥ 20 / ≥ 20 | ≥ 30 / ≥ 30 | ≥ 40 / ≥ 40 | ≥ 60 / ≥ 60 | ≥ 80 / ≥ 80 |
| Zugfestigkeit bei 2 % Dehnung, Produktionsrichtung (MD) / Querrichtung (CMD) | kN/m | 8 / 8 | 12 / 12 | 16 / 16 | 22 / 22 | 25 / 25 |
| Dehnung bei nominaler Zugfestigkeit, Produktionsrichtung (MD) / Querrichtung (CMD) | % | ≤ 7 / ≤ 7 | ≤ 7 / ≤ 7 | ≤ 7 / ≤ 7 | ≤ 7 / ≤ 7 | ≤ 7 / ≤ 7 |
| Zugsteifigkeit J₀%–1%,k0 nach EBGEO, Produktionsrichtung (MD) / Querrichtung (CMD) | kN/m | 400 / 400 | 600 / 600 | 800 / 800 | 1.200 / 1.200 | 1.600 / 1.600 |
| Radialsteifigkeit bei 0,5 % Dehnung | kN/m | ≥ 334 | ≥ 418 | ≥ 440 | ≥ 458 | ≥ 1.008 |
| Radialsteifigkeit bei 2,0 % Dehnung | kN/m | ≥ 264 | ≥ 326 | ≥ 405 | ≥ 507 | ≥ 715 |
| Zyklischer Zugmodul bei 0,5 % Dehnung, Produktionsrichtung (MD) / Querrichtung (CMD) | kN/m | — | 1.000 / 1.000 | 1.300 / 1.300 | — | — |
| Baubedingte Dehnung | % | 0 | 0 | 0 | 0 | 0 |
| Interaktion | ||||||
| Reibung an der Geogitteroberfläche bei 20 kPa Normalspannung | kPa | ≥ 11,4 | ≥ 11,4 | ≥ 11,4 | ≥ 11,4 | ≥ 11,4 |
| Reibung an der Geogitteroberfläche bei 40 kPa Normalspannung | kPa | ≥ 19,7 | ≥ 19,7 | ≥ 19,7 | ≥ 19,7 | ≥ 19,7 |
| Reibung an der Geogitteroberfläche bei 60 kPa Normalspannung | kPa | ≥ 26,2 | ≥ 26,2 | ≥ 26,2 | ≥ 26,2 | ≥ 26,2 |
| Lieferform, Dauerhaftigkeit und Zertifizierung | ||||||
| Rollenabmessungen, Breite x Länge | m | 4,75 x 100 | 4,75 x 100 | 4,75 x 100 | 4,75 x 100 | 4,75 x 100 |
| Name des Produkts auf dem Produkt aufgedruckt, maximaler Abstand | m | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| Dauerhaftigkeit (Anhang B), natürliche Böden pH 4–9, Bodentemperatur < 25 °C | Jahre | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 |
Sehr häufig wird die Leistungsfähigkeit von Geogittern über die Höchstzugkraft definiert. Bei der Bemessung des Oberbaus und in Anwendungen mit Arbeitsplattformen arbeiten Geogitter jedoch bei geringen Dehnungen, typischerweise unter 2 %. Unter diesen Bedingungen ist die Steifigkeit die maßgebende Kenngröße, nicht die Bruchfestigkeit.
Secugrid® ist so ausgelegt, dass es bei Dehnungen von 0,5 % und 2,0 % eine hohe biaxiale und radiale Sekanten-Zugsteifigkeit bereitstellt. Dadurch mobilisiert das Geogitter Zugkräfte bereits in einem frühen Stadium, bevor in der Tragschicht nennenswerte Verformungen auftreten. Dieser frühe Mechanismus der Lastübertragung verringert die Spurrinnenbildung wirksam und trägt zu einer verlängerten Nutzungsdauer von Infrastrukturprojekten bei.
PET Q6-Varianten weisen eine deutlich höhere radiale Zugsteifigkeit auf, bedingt durch die überlegenen Steifigkeitseigenschaften von Polyester im Vergleich zu Polypropylen. Secugrid® 80/80 Q6 erreicht beispielsweise ≥ 1.236 kN/m bereits bei nur 0,5 % Dehnung.
Darüber hinaus weisen Secugrid® PET Q6- und R6-Geogitter eine ausgezeichnete Kriechbeständigkeit auf und sind daher die bevorzugte Wahl für dauerhafte und langfristige geotechnische Bauwerke.
Secugrid® CE-gekennzeichnet für Bewehrung. Gilt für alle PP Q1-, PET Q6- und PET R6-Varianten.
Secugrid® CE-gekennzeichnet für Stabilisierung. Gilt für PP Q1-Varianten.
Konformitätsbewertung für Bauprodukte (Deutschland). Erforderlich für öffentliche Infrastrukturprojekte in Deutschland.
Zertifizierung des Qualitätsmanagementsystems. Naue Produktion in Espelkamp, Deutschland.
Secugrid® ist ein Geogitter für Bodenbewehrung und Bodenstabilisierung, das innerhalb oder unterhalb von Tragschichten aus Gesteinskörnung eingebaut wird. Seine profilierten Flachstäbe verzahnen sich mit dem körnigen Bodenmaterial und begrenzen seitliche Bewegungen unter Last. Dies verbessert die Lastverteilung, erhöht die Tragfähigkeit und verringert Setzungen und Spurrinnenbildung. Secugrid® besteht aus gereckten PP- oder PET-Flachstäben mit verschweißten Knoten.
Die Preise für Secugrid® variieren je nach Menge, Lieferort und Marktsituation. Für ein projektspezifisches Angebot kontaktieren Sie bitte Naue über die Schaltfläche unten.
Hinweis: Bewehrte Lösungen führen in der Regel zu geringeren gesamten Einbaukosten als unbewehrte Varianten, da sie den Verbrauch an Gesteinskörnung verringern und einen schnelleren Einbau ermöglichen. Nutzen Sie das Naue Portal, um Ihre potenziellen Einsparungen abzuschätzen.
Q1 (PP, biaxial)
Kostengünstige Lösung für die Stabilisierung von Straßen und Arbeitsplattformen. Bietet gleiche Festigkeit in Produktionsrichtung (MD) und Querrichtung (CMD) und stellt so eine gleichmäßige Lastverteilung sicher.
Q6 (PET, biaxial)
Weist geringeres Kriechen und eine höhere Langzeit-Bemessungsfestigkeit (TD) auf, ermittelt gemäß EBGEO und BS 8006. Empfohlen, wenn die Langzeitleistung entscheidend ist oder wenn eine TD vorgesehen ist.
R6 (PET, uniaxial)
Ausgelegt für Anwendungen mit einer definierten primären Lastrichtung, wie zum Beispiel Dämme, bewehrte Bodenkonstruktionen und Lastübertragungsplattformen. Bietet hohe Festigkeit und Steifigkeit in einer Richtung.
Im Straßenbau und bei Arbeitsplattformen arbeiten Geogitter typischerweise bei Dehnungen unter 2 %, sodass die Höchstzugkraft nur selten mobilisiert wird. Stattdessen bestimmt die Zugsteifigkeit bei geringen Dehnungen – insbesondere bei 0,5 % und 2,0 % – die Leistungsfähigkeit.
Diese Steifigkeitswerte bestimmen, wie schnell das Geogitter Lasten mobilisiert. Eine höhere Steifigkeit ermöglicht eine frühere Lastübertragung und führt zu geringeren Verformungen.
CE-Kennzeichnung für Bewehrung und Stabilisierung (EN 13251/EAD). Alle Varianten: Konformitätsbewertung nach DIN 18200. Qualitätsmanagement nach ISO 9001.
Hohe Beständigkeit gegen Einbaubeschädigung, selbst unter rauen Bedingungen. Vergleichsprüfungen (EN ISO 10722) mit gebrochenem Granit ergaben keine gebrochenen Stege.
Der Abminderungsfaktor für Einbaubeschädigung (RFID) liegt je nach Bodenmaterial zwischen 1,10 und 1,46. Profilierte PP-Flachstäbe bieten eine inhärente Dauerhaftigkeit und widerstehen Beschädigungen während des Einbaus, sodass keine zusätzlichen Schutzschichten erforderlich sind.
Alle Varianten: 4,75 m breit x 100 m lang (475 m² pro Rolle). Gilt für die Varianten PP Q1, PET Q6 und PET R6 (bis 200 kN/m). Breite Rollen verringern Überlappungen auf großen ebenen Flächen. Produktkennzeichnung im maximalen Abstand von 5,0 m aufgedruckt.
Secugrid® ermöglicht die Bemessung nach wichtigen internationalen Normen, darunter:
Ja. Naue bietet umfassende Unterstützung bei der Bemessung, Bemessungsprüfung und Spezifikationsunterstützung. Die Bemessungsrechner im Naue Portal ermitteln die erforderliche Geogitter-Variante, die Dicke der Schicht und die möglichen Kosten- und Materialeinsparungen für Ihr Projekt in vielen unterschiedlichen Anwendungen. Die Abteilung Engineering & Design (EDD) von Naue bietet auf Anfrage zudem projektspezifische Bemessungsunterstützung. Kontaktieren Sie Naue über die Schaltfläche unten.
