Secutex® H Geotextil

Naue Secutex® H ist ein Geotextil für Trennung und Filtration im Wasserbau, Küstenschutz und Wasserstraßenbau.

  • Secutex® H - Vliesstoff-Filtergeotextil für den Wasserbau (BAW-zertifiziert)
  • Varianten: H 501 (539 g/m²) | H 751 (772 g/m²) | HB 501 Sandmatte (~5.500 g/m², Unterwassereinbau)
  • BAW (TLG 2018), CE (DIN 18200), EN ISO 9001, EPD
  • Nutzungsdauer 100 Jahre (pH 4-9, T ≤25°C)

Secutex® H ist ein Vliesfilter-Geotextil für den Wasserbau. Es wird als Filter- und Trennungsschicht zwischen Wasserbausteinen und feinkörnigem Dammboden eingebaut. Die vernadelt aufgebaute Struktur aus Polypropylen (PP) hält Bodenpartikel zurück, verhindert Kontakterosion und lässt Wasser ungehindert passieren. Die Filtersicht bleibt unter Welleneinwirkung, Strömungslasten und dynamischem Durchschlag durch das Einbringen der Steine stabil.

Böschungen, Kanalsohlen und Küstenbauwerke sind einer kontinuierlichen hydraulischen Beanspruchung ausgesetzt. Ungeschützte feinkörnige Unterböden erodieren unter Wasserbausteinen oder Welleneinwirkung fortschreitend. Klassische mineralische Filterschichten erfordern eine genaue Kornabstufung, Massentransporte und den Einbau mehrerer Schichten. Secutex® H ersetzt mehrlagige Steinfiltersysteme durch eine einlagige Vliesstoffschicht. Secutex® HB erweitert dies auf den direkten Unterwassereinbau ohne Wasserhaltung.

Secutex® H ersetzt mineralische Filterschichten, für die Aushub, Massentransport und mehrlagiger Einbau erforderlich sind. Aufgrund seiner geringen Dicke kann Secutex® H ohne Aushub eingebaut werden, wodurch die Bauzeit und die Transportkosten im Vergleich zu mineralischen Kornfilterschichten verringert werden.

Secutex® H 501 erreicht eine charakteristische Öffnungsweite O90 von 0,08 mm (EN ISO 12956), eine Wasserdurchlässigkeit VIH50 von 4,5 x 10⁻² m/s (EN ISO 11058) und eine statische Durchstoßfestigkeit CBR von 6 kN (EN ISO 12236). Secutex® H 751 weist ein höheres Flächengewicht (772 g/m²) und eine höhere CBR (10,6 kN) für höhere hydraulische Beanspruchungen und gröberen Wasserbaustein auf. Beide Varianten erfüllen alle Anforderungen der TLG Ausgabe 2018 der Bundesanstalt für Wasserbau (BAW), Karlsruhe. Prognostizierte Nutzungsdauer: 100 Jahre in natürlichen Böden (pH 4-9, T ≤ 25 °C, nach Prüfverfahren B.4.2.2).

Funktionen des Geotextils Secutex® H:

  • Filtern

    Filtern

    Secutex® H hält feine Bodenpartikel zurück und lässt gleichzeitig Wasser unter hydraulischen Druckgefällen ungehindert passieren.

  • Trennen

    Trennen

    Secutex® H verhindert unter hydraulischer Belastung die Vermischung benachbarter körniger Schichten mit unterschiedlichen Korngrößen.

  • Schützen

    Schützen

    Secutex® H schützt den Untergrund vor mechanischen Schäden beim Einbau der Steinschüttung und nimmt dynamische Lasten aus Welleneinwirkung und Steinaufprall auf.

Vorteile des Geotextils Secutex® H: BAW-zertifiziert, abriebfest und schnell im Einbau

  • Safety

    Abriebbeständigkeit

    Secutex® H gewährleistet die Filtereffizienz unter dauernder hydraulischer Belastung, Welleneinwirkung und Strömungsgeschwindigkeiten. Fortschreitende Erosion wird über die gesamte Nutzungsdauer verhindert.

  • Adapte to subsoil

    Passt sich Bettverformungen an

    Der Vliesstoff passt sich unebenen Sohlflächen, Setzungen und Verformungen an, ohne die Filterkontinuität zu verlieren.

  • Rolle

    Schneller Einbau

    Breite Rollen verringern die Anzahl der Nähte und die Bauzeit. Es ist kein Aushub erforderlich. Die Secutex® HB-Sandmatte wird direkt unter Wasser eingebaut.

  • Function duration

    Nutzungsdauer von 100 Jahren

    Prognostizierte Nutzungsdauer von 100 Jahren in natürlichen Böden (pH 4–9, Bodentemperatur ≤ 25 °C), nachgewiesen für dauerhafte Anwendungen im Wasserbau.

  • Certificate

    BAW zertifiziert

    Secutex® H 501 und H 751 verfügen über gültige BAW-Grundprüfberichte für Projekte an deutschen Binnenwasserstraßen. Direkt in öffentlichen Ausschreibungen anerkannt.

Anwendungsbereiche

  • Filter- und Trennungsschicht zwischen feinkörnigem Untergrund und Wasserbausteinen oder Steinschüttung in Ufer- und Kanaldeckwerken
  • Ersatz mehrlagiger mineralischer Kornfilterschichten durch eine einlagige Vliesstoffschicht
  • BAW TLG 2018-konforme Filtration, abgestimmt auf die Kornverteilung des Untergrunds (Bodenarten A/B mit H 501; A/B/C mit H 751)
  • Direkter Unterwassereinbau in fließendem Wasser mit der selbstsinkenden Secutex® HB-Sandmatte; keine Wasserhaltung und keine Taucher

Secutex® H ist das von BAW zertifizierte Filtergeotextil für Binnenwasserstraßen- und Kanaldeckwerke und ersetzt klassische mehrlagige Steinschichtenfilter durch eine einlagige Vliesstoffschicht. Für den Einbau unterhalb der Wasserlinie bleibt die selbstsinkende Secutex® HB Sandmatte unter Strömung lagestabil.

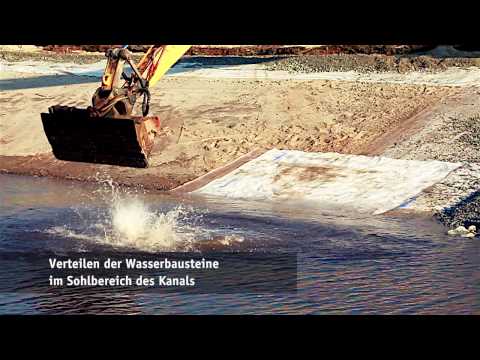

Die Sandmatte kann Faschinenmatratzen und Steinfilterschichten ersetzen und widersteht aufgelegten Steinen von bis zu einer Tonne bei Fließgeschwindigkeiten von 0,6–0,9 m/s.

Zwei Bagger arbeiten an einer Uferböschung und verlegen ein Geotextil-Filtervlies als Schutzmaßnahme.

Zur Anwendung:

  • Filterschicht zwischen Meeresbodensediment und Steinschüttung oder Wasserbausteinen an Wellenbrechern und Buhnen
  • Kolkschutz an Hafenkais und maritimen Bauwerken
  • Verhindern der Feinbodenwanderung durch Deckwerkssteine unter Wellen- und Strömungseinwirkung
  • Unterwassereinbau der Secutex® HB-Sandmatte in Hafen- und Wellenbrechergründungen

Unter Wellen- und Strömungsbeanspruchung gewährleistet Secutex® H eine langfristige Filterstabilität mit hoher Abriebbeständigkeit und hohem Widerstand gegen dynamisches Durchschlagverhalten und kann direkt mit schwerem Deckwerk aus Wasserbausteinen überdeckt werden. Secutex® H wird an Wellenbrechern eingebaut, überwiegend um zu verhindern, dass Sand durch die Steinschüttung ausgefiltert wird.

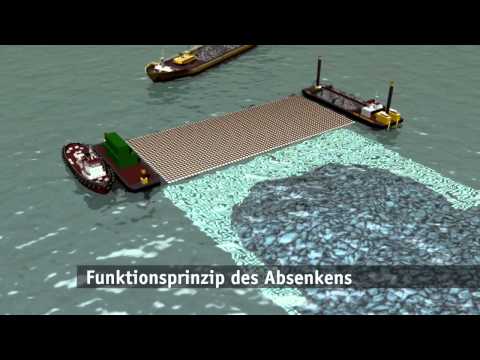

Für den Einbau unterhalb der Wasserlinie wird die Secutex® HB Sandmatte direkt von einem Arbeitsschiff mit einem Langarmausleger eingebracht. Dalben können durch die Matte gerammt werden.

Luftaufnahme einer Küstenbaustelle mit Nassbaggerschiffen, einem Wellenbrecher aus Steinschüttung und Baumaschinen, die eine Uferlinie in der Nähe eines Industriehafens umgestalten.

Zur Anwendung:

Technische Eigenschaften

EigenschaftEinheitSecutex® H 501Secutex® H 751Secutex® HB 501Secutex® HB 751
Produktaufbau
Produkttyp—Einlagiger, mechanisch verfestigter FiltervliesstoffEinlagiger, mechanisch verfestigter FiltervliesstoffMehrlagiger, mechanisch verfestigter Filtervliesstoff mit QuarzsandschichtMehrlagiger, mechanisch verfestigter Vliesstoff mit Quarzsandfüllung
Rohmaterial—Polypropylen (PP)Polypropylen (PP)Polypropylen (PP)Polypropylen (PP)
Farbe—WeißWeißWeißWeiß
Vollständiges Produkt
Flächengewicht (DIN EN ISO 9864)g/m²5397725.5005.750
Dicke, Nennwert / Mindestwert (DIN EN ISO 9863-1)mm5,0 / ≥ 4,56,7 / ≥ 6,011,011,5
Max. Zugfestigkeit, Produktionsrichtung (MD) / Querrichtung (CMD) (DIN EN ISO 10319)kN/m≥ 20 / ≥ 25≥ 45 / ≥ 50≥ 25,0 / ≥ 45,0≥ 35,0 / ≥ 60,0
Dehnung bei maximaler Zugfestigkeit, Produktionsrichtung (MD) / Querrichtung (CMD) (DIN EN ISO 10319)%60 / 4060 / 4550 / 4070 / 40
Statische Durchstoßfestigkeit, CBR (DIN EN ISO 12236)kN610,646
Dynamisches Durchschlagverhalten (DIN EN ISO 13433)mm8,04,0——
Charakteristische Öffnungsweite O₉₀ (DIN EN ISO 12956)mm0,080,070,070,07
Wasserdurchlässigkeit senkrecht zur Ebene, VI(H50)-Index (DIN EN ISO 11058)m/s4,5 x 10⁻²2,5 x 10⁻²1,7 x 10⁻²1,2 x 10⁻²
Durchflussrate (H50) (DIN EN ISO 11058)l/(s·m²)45251712
Schichtaufbau der Sandmatten
Überdeckungsgeotextil – Rohmaterial, Farbe, Flächengewicht———PP, weiß, 300 g/m²PP, weiß, 300 g/m²
Sandlage – Flächengewicht———Quarzsand, 4.700 g/m²Quarzsand, 4.700 g/m²
Träger-Vliesstoff – Rohmaterial, Farbe———PP, weißPP, weiß
Trägervliesstoff – Flächengewichtg/m²——500750
Trägervliesstoff – Dicke, Nennwert / Mindestwertmm———6,7 / ≥ 6,0
Träger-Vliesstoff – maximale Zugfestigkeit, Produktionsrichtung (MD) / Querrichtung (CMD)kN/m———≥ 35,0 / ≥ 55,0
Träger-Vliesstoff – charakteristische Öffnungsweite O₉₀mm——0,080,07
Trägervliesstoff – Wasserdurchlässigkeit VI(H50) / Durchflussrate————2,8 x 10⁻² m/s / 28 l/(s·m²)
Anforderungen nach RPG und TLG 2018 der BAW
Hydraulische Filtrationseffizienz in Abhängigkeit von der Bodenart—A und BA, B und CA, B und CB und C
Dynamisches Durchschlagverhalten durch Wasserbausteine, FallenergieNm1.800 – erfüllt1.800 – erfüllt1.200 – erfüllt1.800 – erfüllt
Beständigkeit gegen Abriebbelastungen—ErfülltErfülltErfülltErfüllt
Gültiges RPG-Prüfzeugnis der BAW mit dem Angebot vorzulegen—Für den VliesstoffFür den VliesstoffFür die SandmatteFür den Vliesstoff
Lieferform, Einbau und Zertifizierung
RollenabmessungenmBreite 6,0Breite 6,0Breite x Länge 4,80 x 30Breite x Länge 4,80 x 30
Überdeckung nach dem Einbau—Innerhalb eines MonatsInnerhalb eines MonatsAm Tag des Einbaus; eine sofortige Überdeckung ist erforderlichAm Tag des Einbaus; eine sofortige Überdeckung ist erforderlich
Einbau—Bahnen an den Stößen überlappen oder vernähen; gegen Windsog und Strömungsangriff sichernBahnen an den Stößen überlappen oder vernähen; gegen Windsog und Strömungsangriff sichernBahnen an den Stößen überlappenBahnen an den Stößen überlappen
Überwachung und Zertifizierung—DIN 18200, EN ISO 9001, CE-Kennzeichnung, Produktgruppen-EPDDIN 18200, EN ISO 9001, CE-Kennzeichnung, Produktgruppen-EPDDIN 18200, EN ISO 9001:2015, CE-Kennzeichnung, Produktgruppen-EPDDIN 18200, EN ISO 9001:2015, CE-Kennzeichnung, Produktgruppen-EPD
Dauerhaftigkeit nach Anhang B, Prüfverfahren B.4.2.2, natürliche Böden pH 4–9, ≤ 25 °CJahre≥ 100≥ 100≥ 100≥ 100
Unterwasser-Querschnitt mit lose eingebrachtem Wasserbaustein über einem feinsandigen und schluffigen Untergrund, getrennt durch ein weißes Naue Secutex® H Geotextil für den Wasserbau.
Unterwasser-Querschnitt mit lose eingebrachtem Wasserbaustein über einem feinsandigen und schluffigen Untergrund, getrennt durch ein weißes Naue Secutex® H Geotextil für den Wasserbau.
Beispielhafte Darstellung. Naue Secutex® H Geotextil übernimmt die Filtration und Trennung unter Wasserbausteinen im Wasserbau, lässt Wasser passieren und verhindert gleichzeitig, dass sich der feinkörnige Untergrund mit der Schutzlage vermischt.
Beispielhafte Darstellung. Naue Secutex® H Geotextil übernimmt die Filtration und Trennung unter Wasserbausteinen im Wasserbau, lässt Wasser passieren und verhindert gleichzeitig, dass sich der feinkörnige Untergrund mit der Schutzlage vermischt.

Warum BAW-Zulassung und O90 für zertifizierten Wasserbau wichtig sind

Secutex® H wirkt als geotechnischer Filter zwischen feinkörnigem Boden und einer gröberen Schutzlage wie Wasserbausteinen oder Kies: Es hält Bodenpartikel bei hydraulischer Beanspruchung zurück, lässt Porenwasser passieren und verhindert, dass sich die beiden körnigen Schichten unter Wellenangriff und Strömung vermischen – dauerhaft und auch bei zyklischer Belastung.

Technische Details

Der maßgebende Parameter ist die charakteristische Öffnungsweite O90 (EN ISO 12956), also die Sieböffnung, unterhalb derer 90 % der Geotextilporen liegen: 0,08 mm für H 501, 0,07 mm für H 751, abgestimmt auf die angrenzende Kornverteilung über die RPG-Filtrationskriterien der BAW. Ein falsches O90 führt zu Verstopfen (behinderte Porenwasserdurchströmung, ansteigender hydraulischer Druck) oder zu Piping (fortschreitende Erosion des feinen Untergrunds bis zum Versagen) – beides irreversibel. Die BAW-Zertifizierung geht über die CE-Kennzeichnung hinaus: Der Grundprüfbericht bestätigt die Filtrationseffizienz für definierte Bodentypen, die Beständigkeit gegen dynamisches Durchschlagen durch Wasserbausteine bei definierter Fallenergie sowie die Abriebbeständigkeit. H 501 deckt die Bodentypen A und B ab, H 751 die Typen A, B und C. Die Durchlässigkeit ist ebenso kritisch – VIH50 4,5 x 10⁻² m/s (H 501) und 2,5 x 10⁻² m/s (H 751), Durchflussraten H50 von 45 und 25 l/(s·m²) – und muss die natürliche Bodendurchlässigkeit um den Faktor zehn übersteigen, um die Bildung eines Filterkuchens zu verhindern.

Was das für Ihr Projekt bedeutet

H 501 für Standard-Deckwerke an Binnenwasserstraßen und Filterlagen in Kanälen mit Bodentyp A oder B; H 751 für höhere hydraulische Beanspruchungen, gröberen Wasserbaustein oder Bedingungen des Typs C, mit zusätzlicher Sicherheit durch die höhere CBR (10,6 gegenüber 6,0 kN) und den geringeren O90. Für den Unterwassereinbau ohne Wasserhaltung ist die Sandmatte Secutex® HB 501 vorzusehen – für alle Bodentypen A, B und C, 1.200 Nm Fallenergie gemäß BAW RPG. Den Boden vor der Festlegung durch Siebanalyse klassifizieren.

Naue Portal - the free digital platform for geotechnical engineers.

Naue Portal: Ihre kostenlose All-in-one-Geotechnik-Software für Planung und Kostenschätzung

  • Eine Plattform – mehrere Lösungen: Zugriff auf eine breite Palette geotechnischer Bemessungswerkzeuge in einem einzigen Portal.
  • Benutzerfreundlich und zugänglich: jederzeit und überall über Desktop oder Mobilgerät verfügbar.
  • Optimierte Kosten- und Materialnutzung: Baukosten senken und gleichzeitig die langfristige Projektstabilität sicherstellen.
  • Konform mit Branchenstandards: entspricht AASHTO und weiteren technischen Richtlinien.

Secutex® H Geotextil-Projekte: Fallstudien zu Wasserstraßen, Kanälen und Häfen

Häufig gestellte Fragen (FAQ)

Secutex® H ist ein einlagiger, vernadelt hergestellter Vliesstoff-Filtergeotextil aus Polypropylen (PP) für den Einsatz als Filter- und Trennungsschicht im Wasserbau. Es wird zwischen Wasserbaustein- oder Steinschüttungen und feinkörnigem Untergrund eingebaut, um Bodenpartikel zurückzuhalten, Kontakterosion zu verhindern und den freien Durchfluss von Wasser zu ermöglichen. Anwendungsgebiete sind unter anderem Deckwerke an Uferböschungen, Sohlenschutz in Kanälen, Auskleidungen von Küstenschutz-Wellenbrechern und der Hafenbau.

Secutex® H ist speziell für den dauerhaften hydraulischen Kontakt nach den BAW Technischen Lieferbedingungen für Geotextilien im Wasserbau (TLG, Ausgabe 2018) zertifiziert. Es wird hinsichtlich hydraulischer Filtrationseffizienz, dynamischer Durchschlagbeständigkeit unter Deckwerksbelastung und langfristiger Abriebbeständigkeit in strömendem Wasser geprüft. Standard-Secutex® ist für Anwendungen zur Trennung im Straßen-, Eisenbahn- und Deponiebau ausgelegt. Secutex® H ist immer vorzusehen, wenn das Geotextil in direktem Kontakt mit strömendem oder wellenangeregtem Wasser steht.

Secutex® H 501 und H 751 verfügen über eine CE-Kennzeichnung gemäß DIN 18200, gültige BAW-Grundprüfberichte der Bundesanstalt für Wasserbau (BAW), Karlsruhe, die die Konformität mit der TLG Ausgabe 2018 (Technische Lieferbedingungen für Geotextilien im Wasserbau) bestätigen. Eine EPD (Environmental Product Declaration) liegt vor.

Secutex® H 501 (539 g/m², CBR 6 kN, O90 0,08 mm) für Standard-Deckwerke und Kanalfilter an Binnenwasserstraßen verwenden, bei denen die Bodentypen A und B vorliegen. Secutex® H 751 (772 g/m², CBR 10,6 kN, O90 0,07 mm) für höhere hydraulische Beanspruchungen, gröberen Wasserbaustein, anspruchsvolle Bodenverhältnisse oder wenn eine Überdeckung für Bodentyp C ist erforderlich, verwenden. H 751 bietet eine höhere Abriebbeständigkeit und Durchstoßfestigkeit für stark beanspruchte Anwendungen.

Secutex® HB 501 ist eine mehrlagige Sandmatte, bestehend aus einem PP-Überdeckungs-Vliesstoff, einer Quarzsandfüllung (~4.700 g/m²) und einer Trägerschicht (Secutex® H 501). Das Sandgewicht macht sie selbstsinkend, sodass sie direkt als Unterwassereinbau von einem Arbeitsschiff ohne Wasserhaltung erfolgen kann. Sie wird dort eingesetzt, wo ein trockener Einbau nicht praktikabel ist: Kanalsanierung in Fließgewässern, Hafenfundamente, Kolkschutz in Wassertiefen außerhalb der manuellen Reichweite. Rollendimensionen: 4,80 m x 30 m.

O90 ist die charakteristische Öffnungsweite, gemessen nach EN ISO 12956. Sie gibt die Sieböffnung an, bei der 90 % der Geotextilporen kleiner sind. Secutex® H 501 hat O90 = 0,08 mm. H 751 hat O90 = 0,07 mm. Dieser Wert wird mit der Korngrößenverteilung des angrenzenden Bodens anhand der RPG-Filtrationskriterien der BAW abgeglichen. Ein falsches O90 führt entweder zu Verstopfen (Aufbau von hydraulischem Druck) oder zu Piping (fortschreitende Erosion des feinen Untergrunds) – beides sind strukturelle Versagensarten.

Ja. Secutex® H wird in Küstenschutzanwendungen eingesetzt, unter anderem für die Auskleidung von Wellenbrechern, den Bau von Buhnen und als Kolkschutz. Die BAW-Zertifizierung umfasst die Filterstabilität sowie die Abriebbeständigkeit und das dynamische Durchschlagverhalten unter marinen hydraulischen Beanspruchungen. Für Offshore- oder Unterwassereinbau sind Secutex® HB-Sandmatten die bevorzugte Lösung, da sie selbstsinkend sind und unter Strömung ihre Lagestabilität auf dem Meeresboden beibehalten.

Secutex® H hat in natürlichen Böden mit einem pH-Wert von 4–9 und einer Bodentemperatur von höchstens 25 °C eine prognostizierte Nutzungsdauer von 100 Jahren, basierend auf dem Prüfverfahren B.4.2.2. Dies ist in den BAW-Spezifikationsdokumenten angegeben und gilt sowohl für H 501 als auch für H 751.

Secutex® H 501 erreicht eine CBR-Durchstoßfestigkeit von 6 kN (EN ISO 12236) und eine Dehnung von 60 % in Produktionsrichtung (MD) (EN ISO 10319). H 751 weist eine CBR-Durchstoßfestigkeit von 10,6 kN auf und bietet damit eine höhere Robustheit bei schwerem Steineinbau. Beide Varianten sind gemäß RPG der BAW gegen Abrieb und dynamische Durchschlagbeanspruchungen beständig und für eine Deckwerksfallenergie von 1.800 Nm auf Bodentyp B geprüft. Das Produkt ist gemäß TLG-Vorgaben innerhalb eines Monats nach dem Einbau zu überdecken.

Ja. Secutex® H ersetzt klassische mehrlagige mineralische Kornfilterschichten. Aufgrund seiner sehr geringen Dicke ist für den Einbau kein zusätzlicher Bodenaushub erforderlich. Dies reduziert die Bauzeit und die Transportmengen.

Secutex® H ist an den Stößen abzurollen und zu überlappen. Die Rollen sind während des Einbaus gegen Windsog und Strömungskräfte zu sichern. Das Produkt ist gemäß den Anforderungen der TLG Edition 2018 innerhalb eines Monats nach dem Einbau zu überdecken. Die Rollenbreite beträgt 6,0 m. Die Secutex® HB 501 Sandmatte (4,80 m x 30 m) ist am Tag des Einbaus zu überdecken; projektspezifische Randbedingungen können eine sofortige Überdeckung erfordern.

Im Wasserbau wird Secutex® H häufig zusammen mit Carbofol®-Kunststoffdichtungsbahnen (Abdichtungsfunktion in undurchlässigen Deckwerkssystemen) und Secutex® Soft Rock (Kolkschutzmatratzen für Offshore- und Küstenschutzbauwerke) eingesetzt. In komplexen Dammsystemen kann Secugrid®-Geogitterbewehrung im Dammschüttmaterial oberhalb des Deckwerks verwendet werden.

Vorgeschlagene Ausschreibungstexte für Secutex® H 501 und H 751 stehen zur Verfügung. Sie finden diese im Downloadbereich oben oder nutzen Sie bei Bedarf das Anfrageformular unten. Technische Berater stehen für projektspezifische Filterbemessung und Prüfung der BAW-Konformität zur Verfügung.
